Экранный комплекс для тренажёра пилотов

Экранные комплексы (далее - ЭК) используется в составе тренажёров лётного состава для имитации полётной обстановки (внешней визуальной воздушной и наземной), видимой из кабины пилота.

Создание видеоизображения полёта на круговой поверхности экрана наиболее полно обеспечивает пространственное ощущение полёта у пилота самолёта и в гражданском применении создаст отличную основу для наиболее успешного и безаварийного обучения молодых пилотов лёгкой авиации местных воздушных линий, например грузопассажирских самолётов вместимостью до 19 человек и грузоподъёмностью до 2000 кг, воздушных такси, частных лёгких самолётов и т.п.

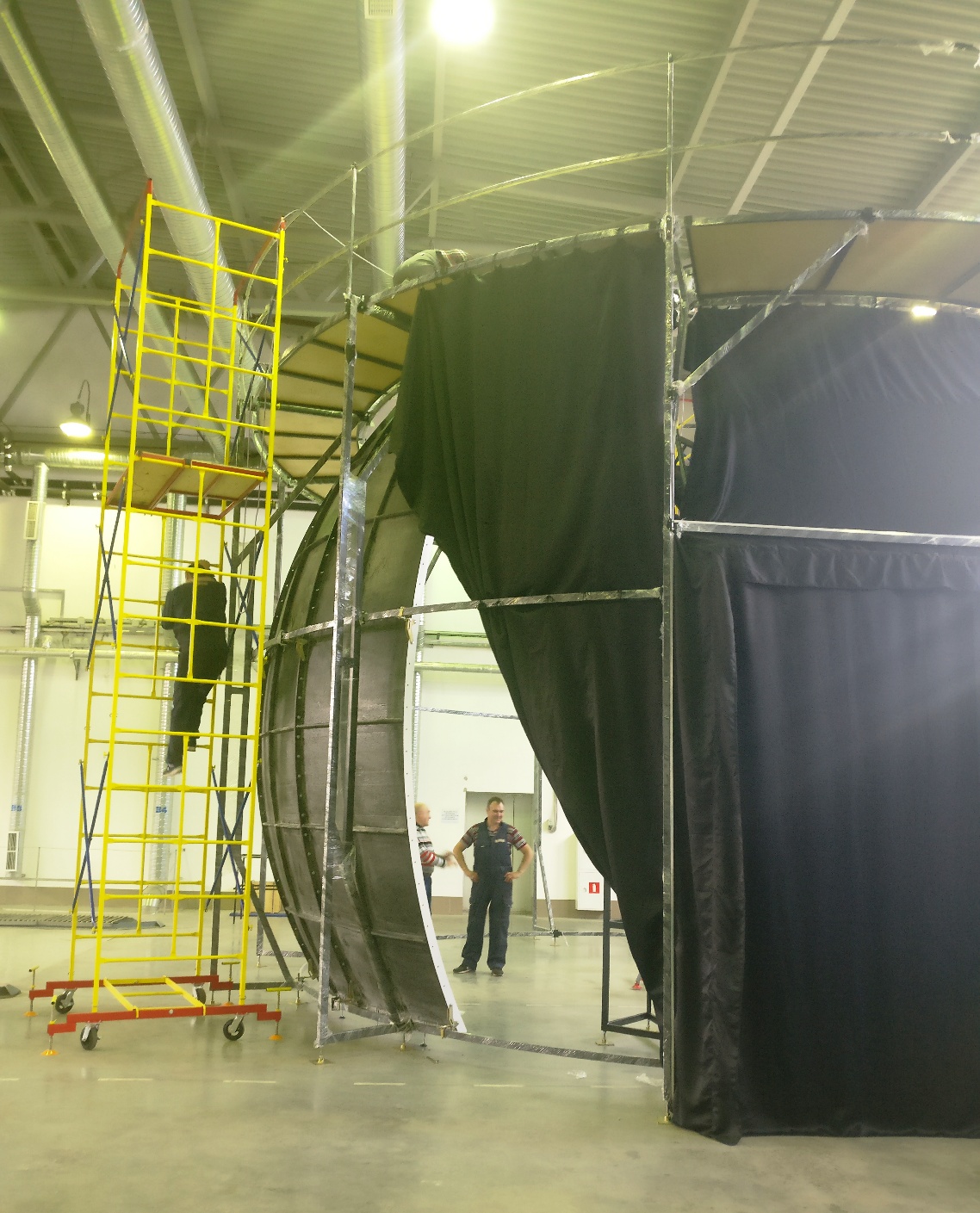

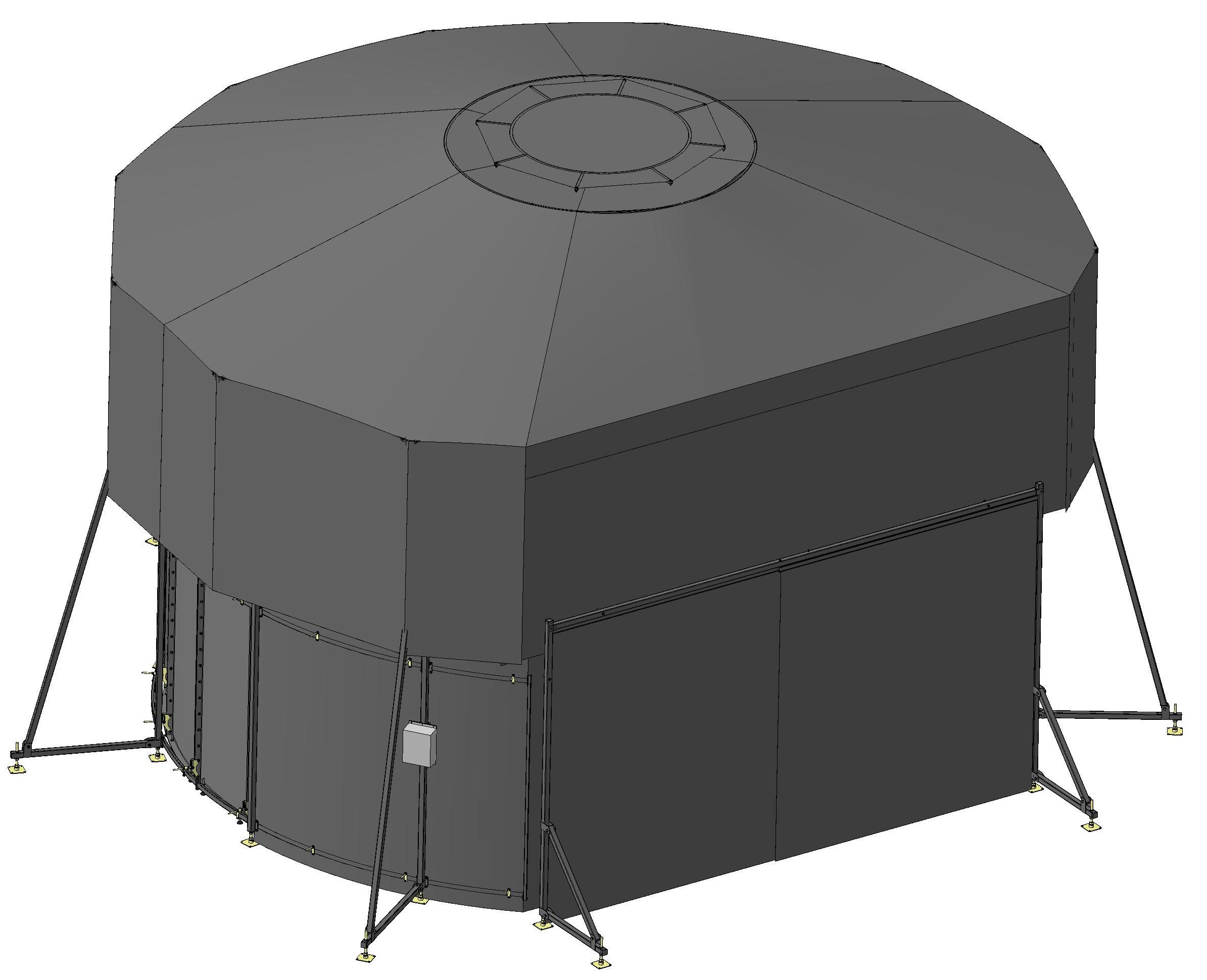

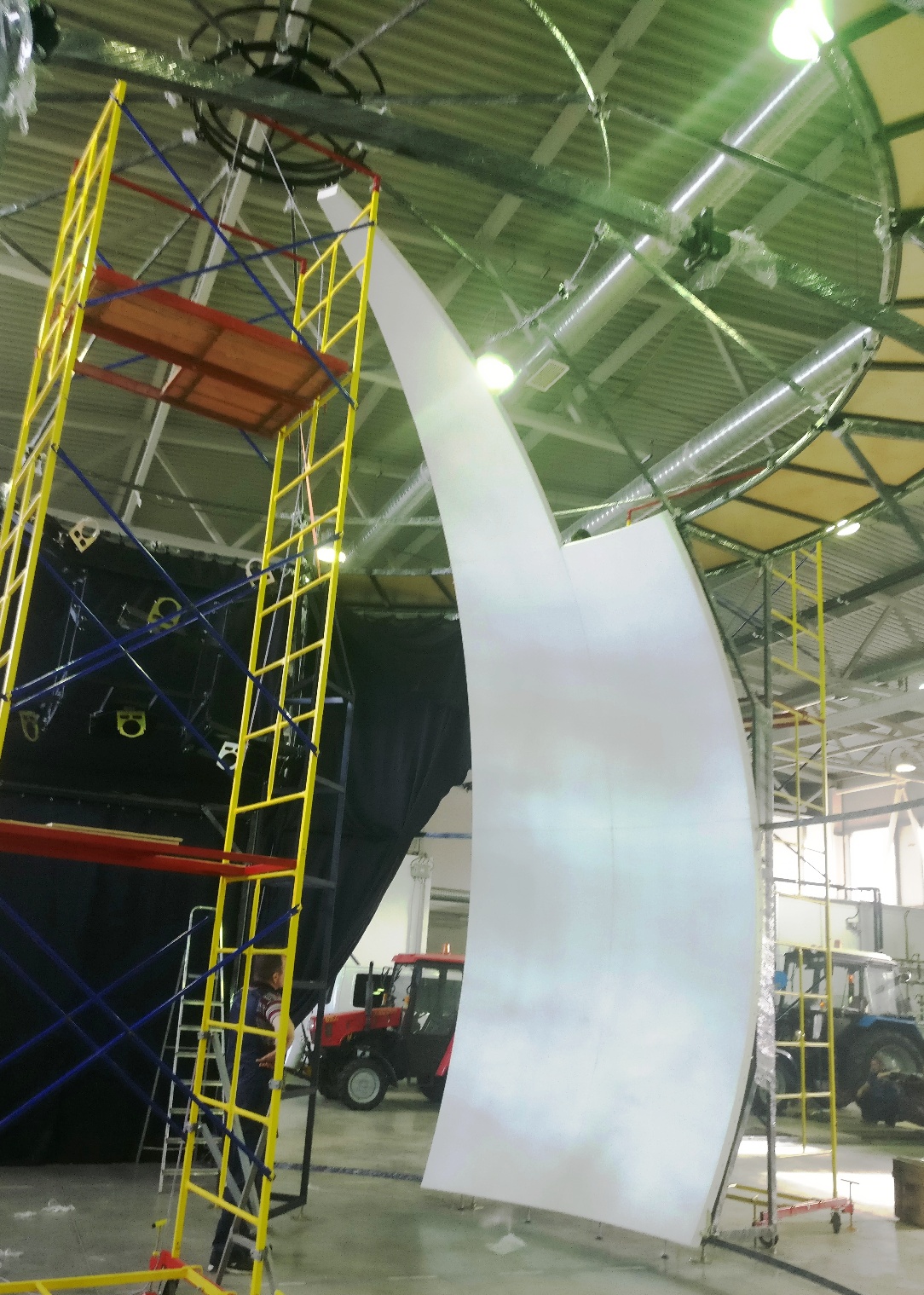

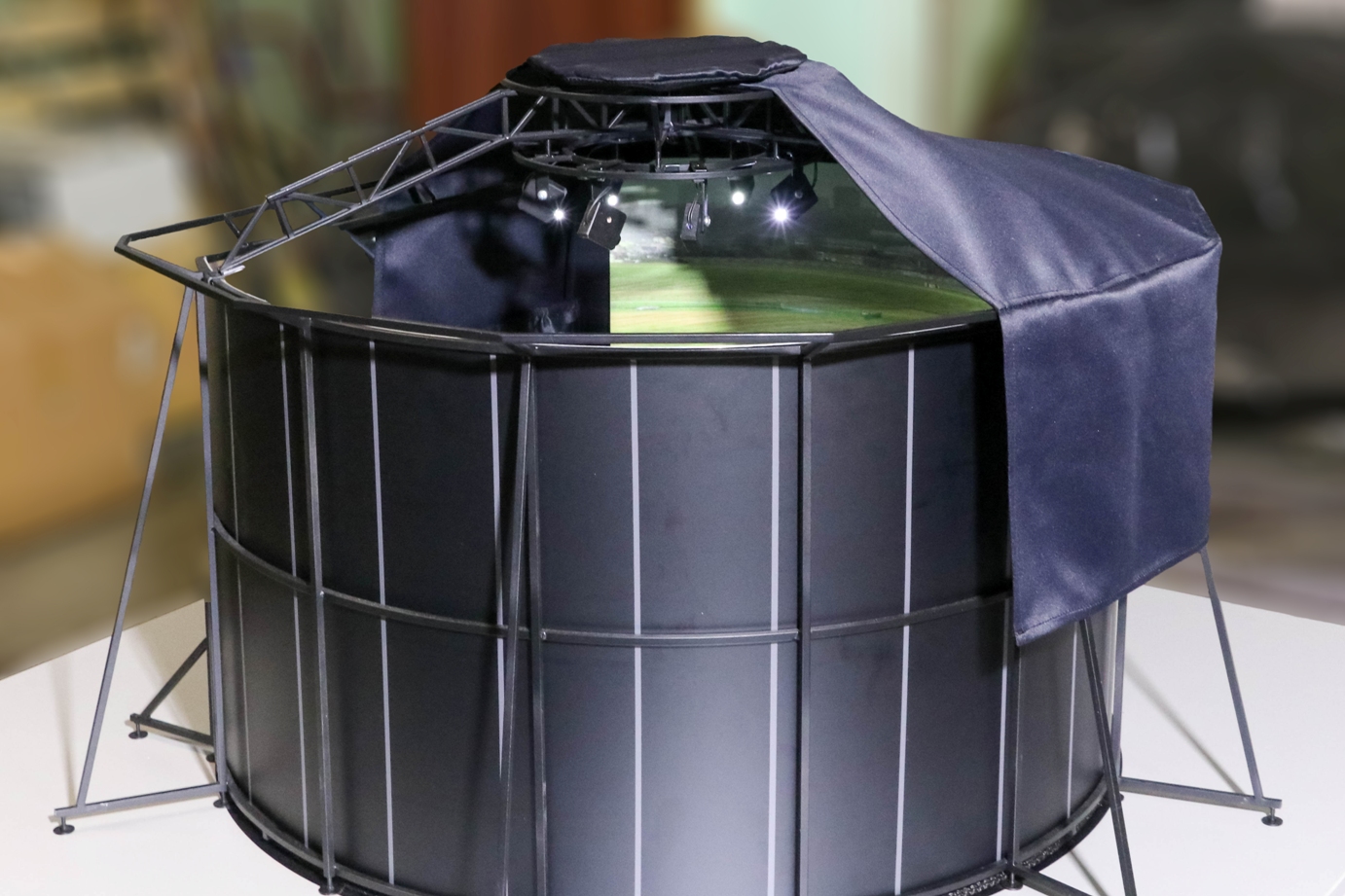

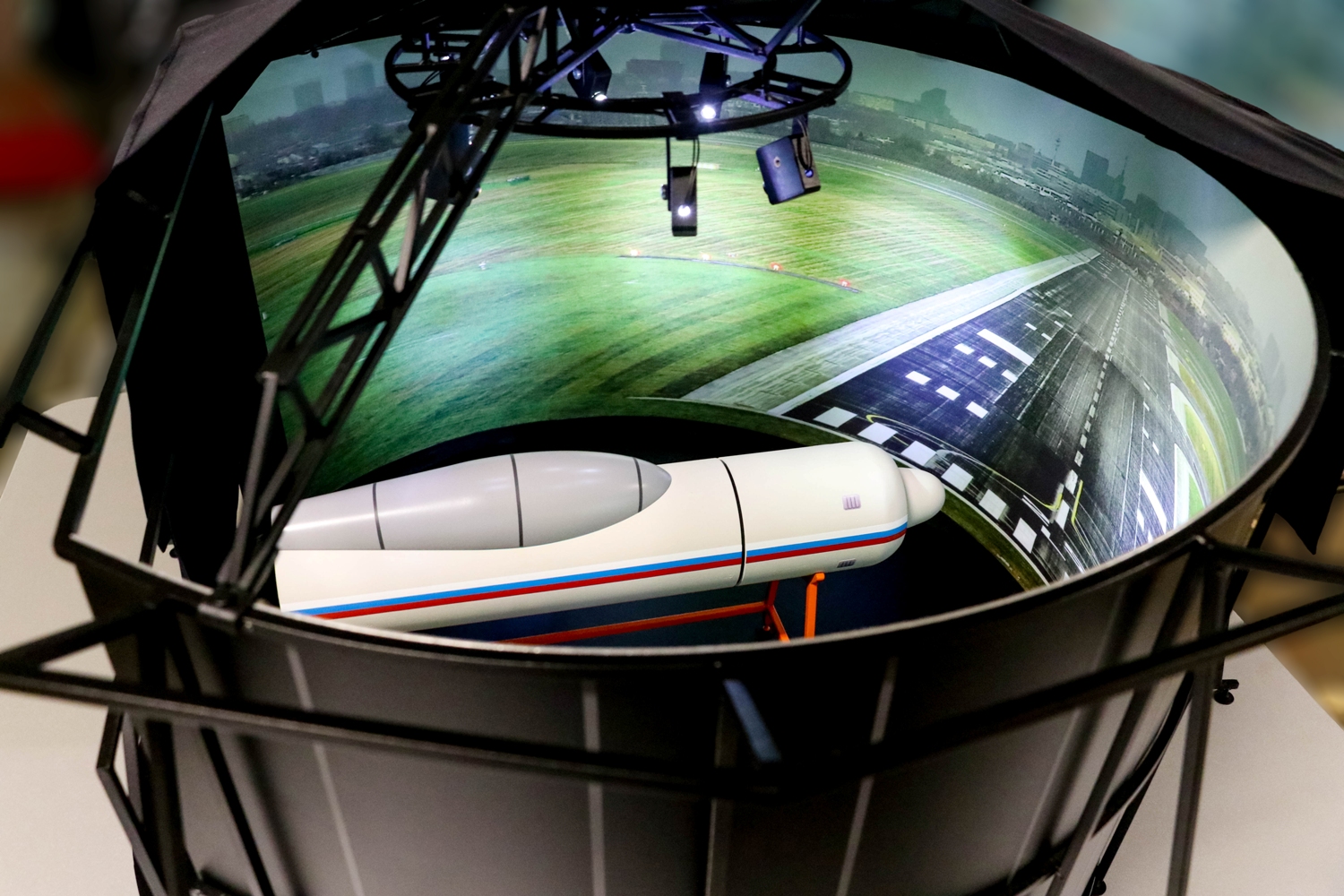

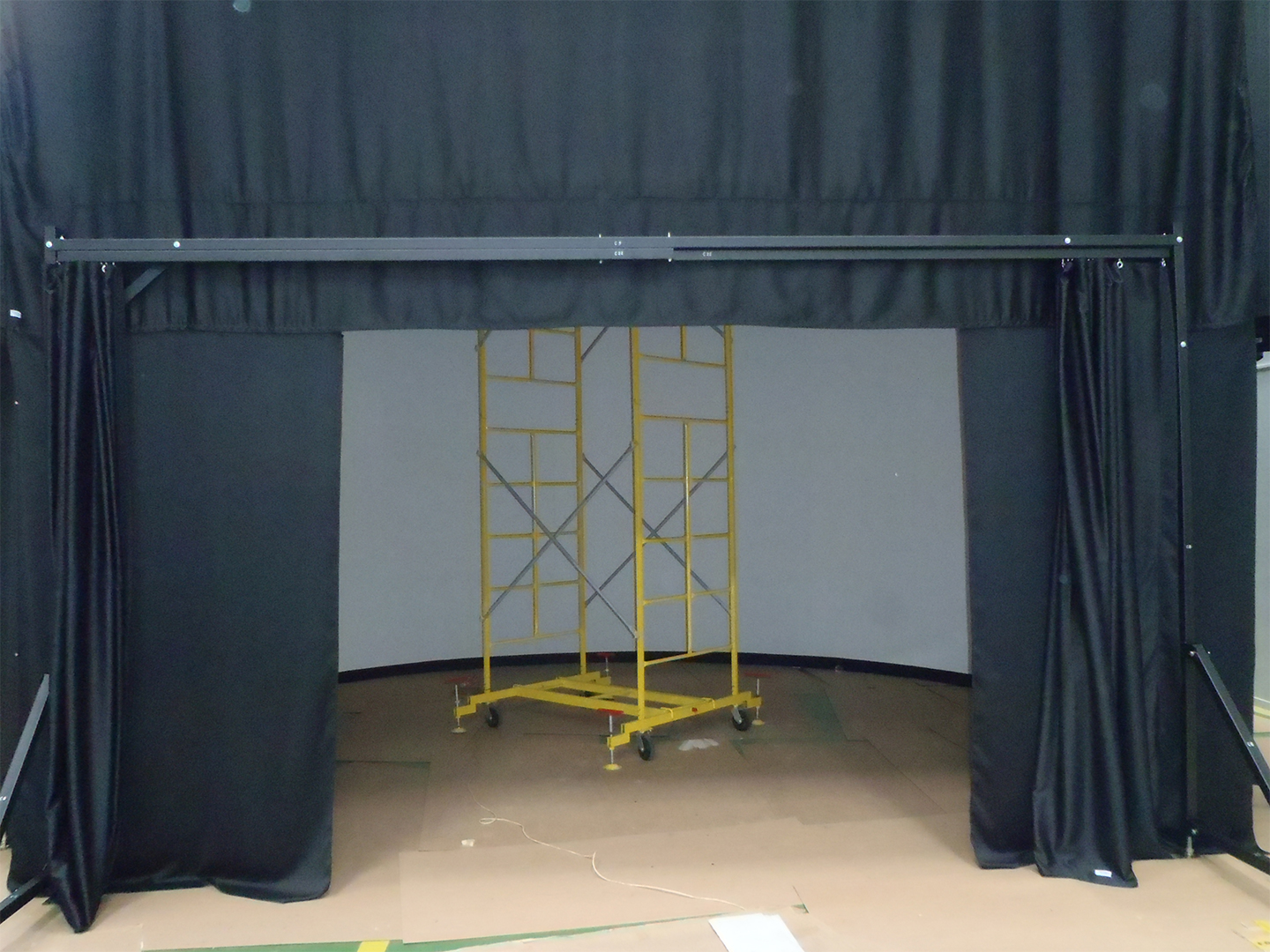

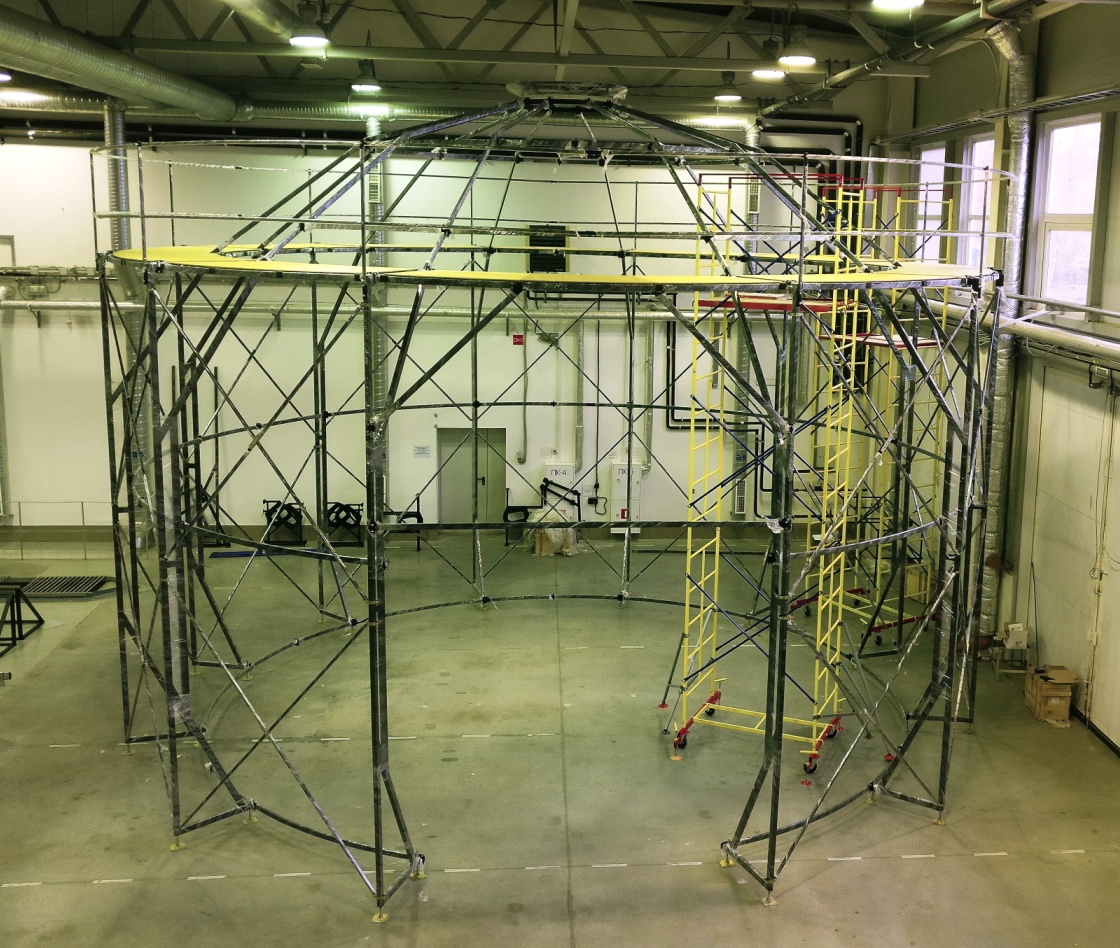

Экранный комплекс состоит из металлического каркаса, внутрь которого установлен почти круговой цилиндрический или сферический экран и устройство подвеса проекторов. Снаружи экран, каркас и устройство подвеса укрыты светонепроницаемой тканевой системой затенения, ограждающей внутреннее пространство тренажёра от внешнего освещения.

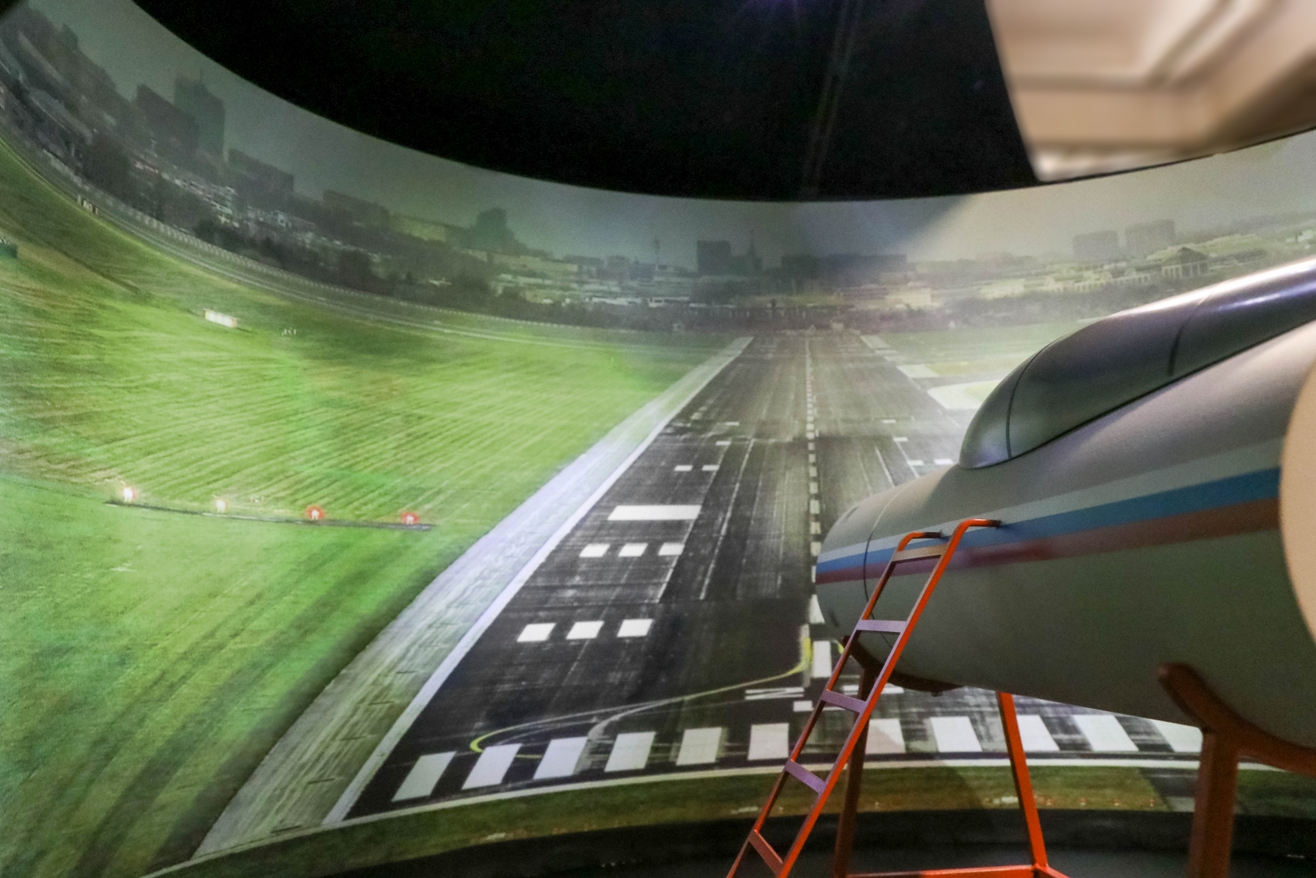

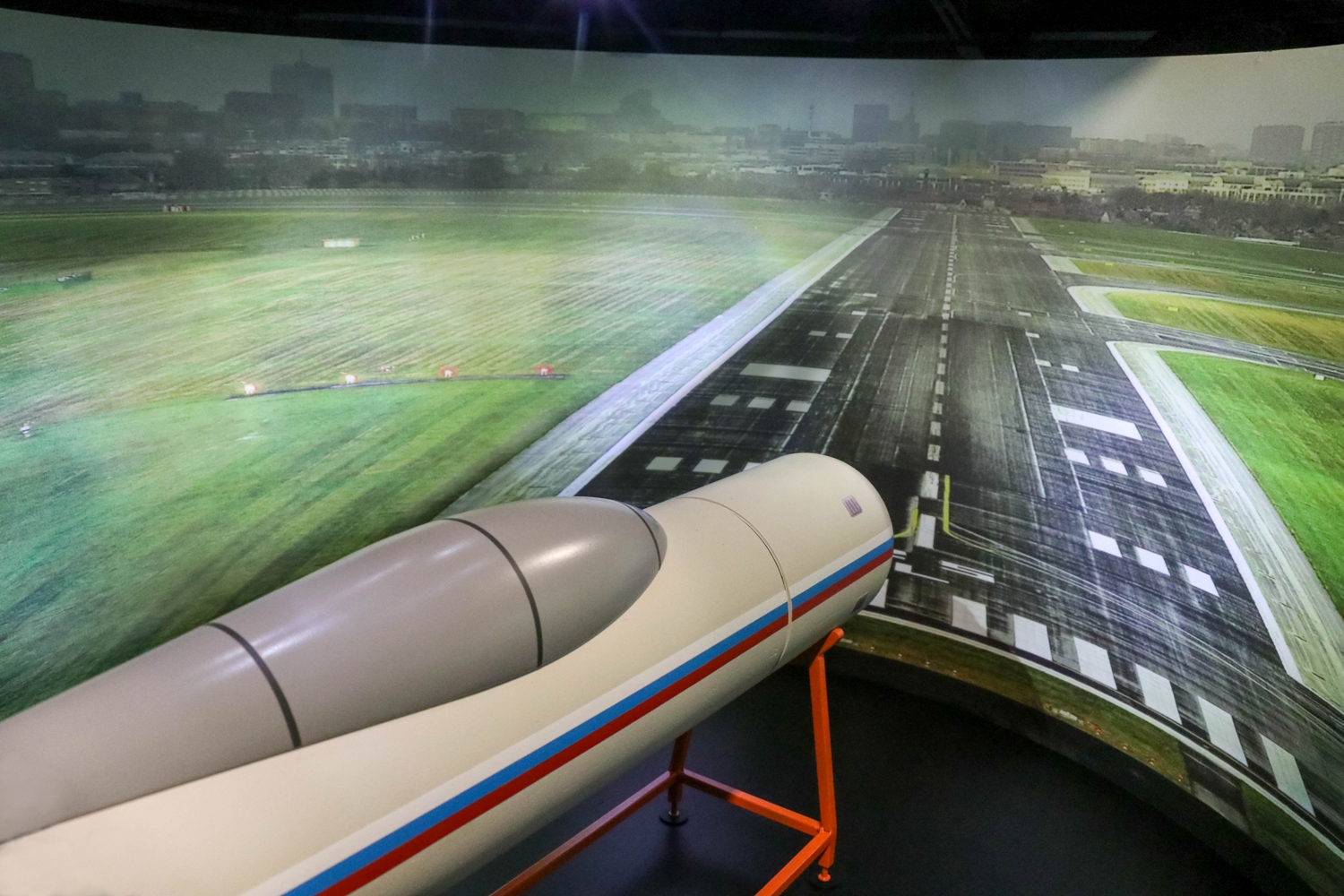

Для применения комплекса в составе тренажёра внутрь него помещается часть фюзеляжа самолёта с кабиной лётчиков. На устройство подвеса устанавливаются проекторы, управляемые компьютером и имитирующие видеоизображение полёта, сопровождаемое соответствующими звуковыми эффектами и вибрацией фюзеляжа.

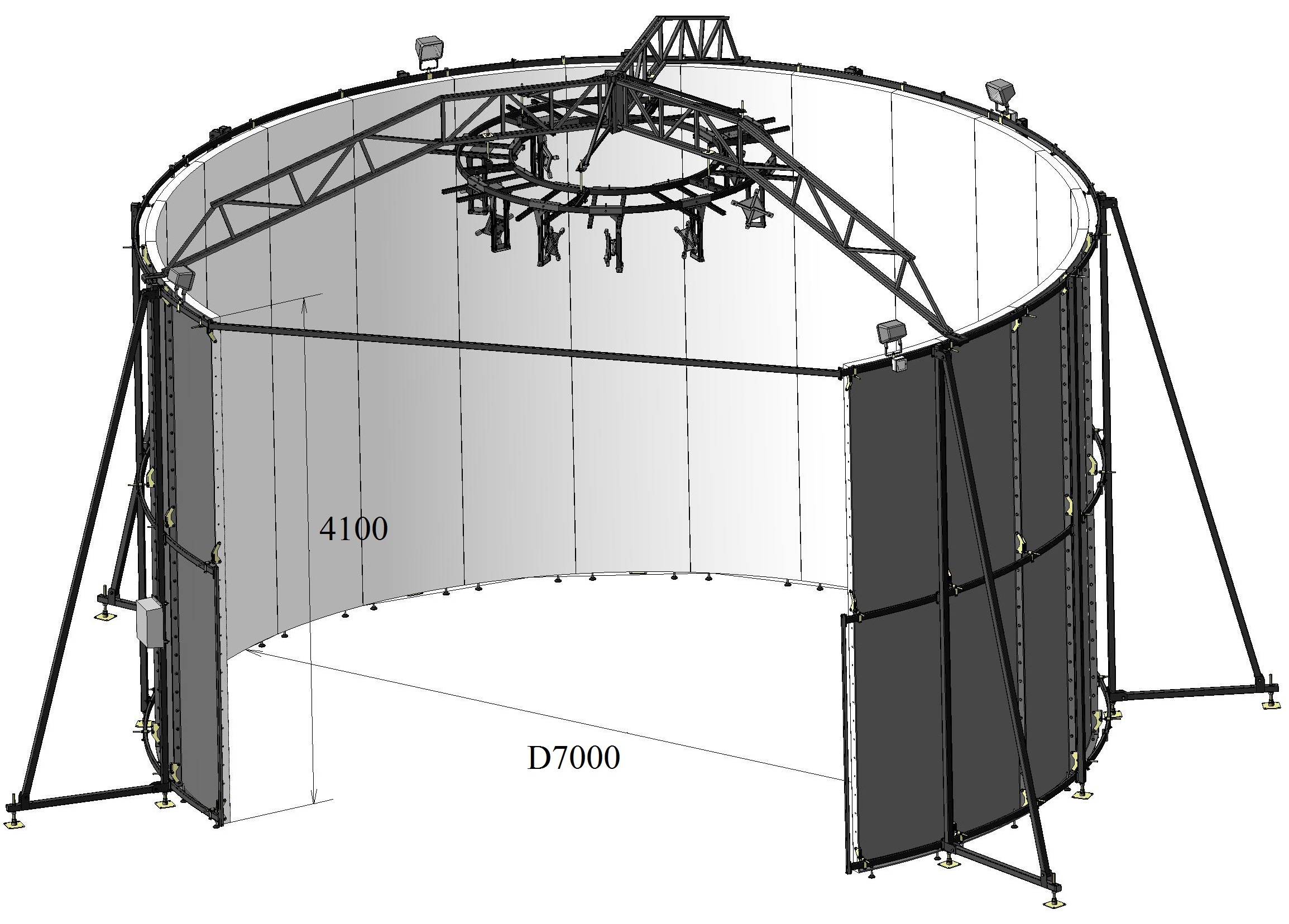

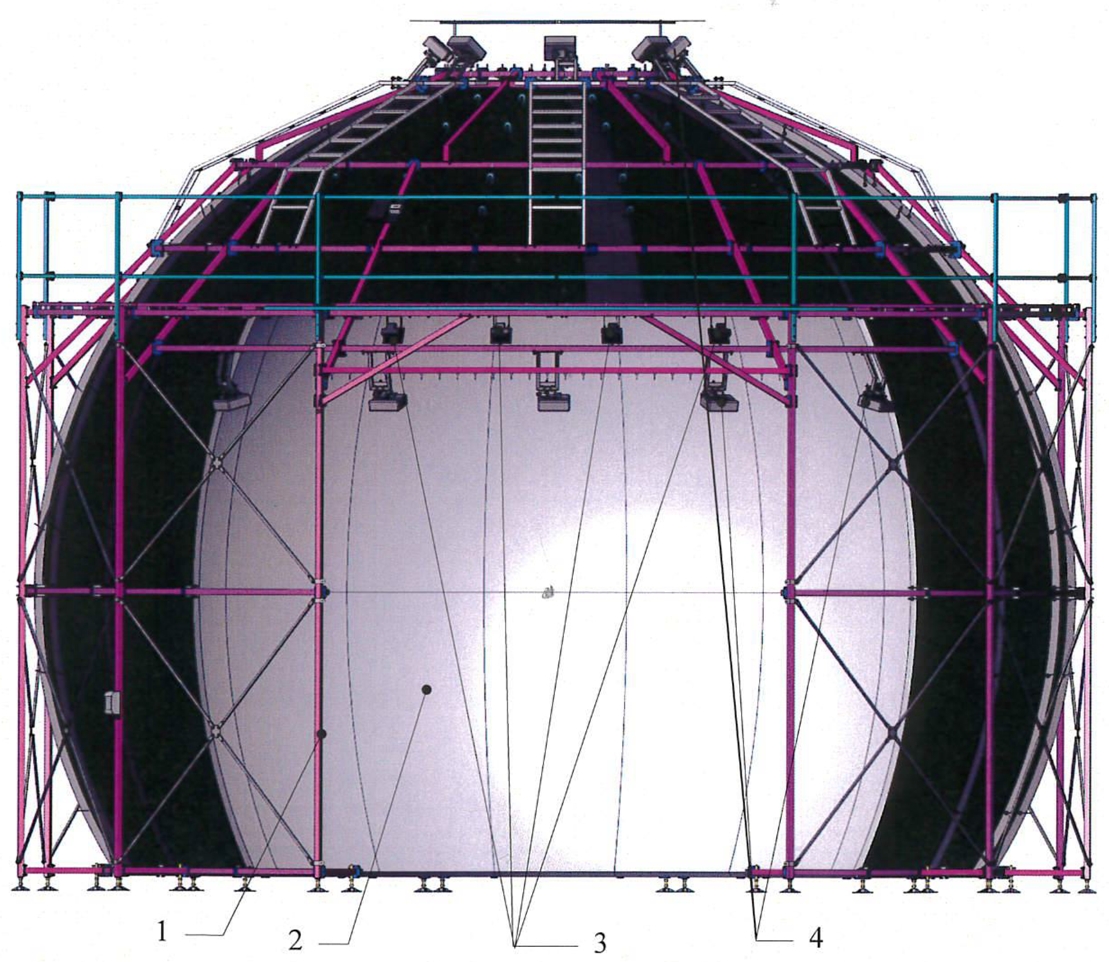

В настоящее время ООО «НПП «Радуга-15» серийно изготавливает экранные комплексы с цилиндрической экранной поверхностью диаметром 7 метров и сферической диаметром 9 метров.
